La evolución de las mediciones es un viaje desde lo mecánico y local hacia lo inteligente y global. Comenzó con los sensores analógicos, que transformaban un fenómeno físico, como la temperatura, en una señal eléctrica continua o en el movimiento mecánico de una aguja sobre una escala. La revolución digital llegó con el convertidor analógico-digital (ADC), que tomaba esa señal del sensor y la cuantificaba en valores discretos de ceros y unos, permitiendo lecturas numéricas exactas, almacenamiento y un procesamiento básico por computadora. Hoy, con el IoT, el sensor en sí mismo ya no es un componente tonto que solo entrega una señal; se ha convertido en un nodo inteligente. Estos medidores IoT son, en esencia, sistemas embebidos completos: integran el transductor físico, un ADC de alta precisión, un microcontrolador para preprocesar los datos (aplicando filtros o detección de anomalías in situ, lo que se conoce como edge computing) y, lo más crucial, un módulo de comunicación inalámbrica como Wi-Fi, Bluetooth o LoRaWAN. Este flujo de datos continuo y remoto es la sangre del IoT. Una vez en la nube, la medición deja de ser un simple número; se fusiona con datos de otros miles de sensores, se analiza con algoritmos de IA para identificar patrones predictivos, y se convierte en información accionable que se visualiza en tiempo real en cualquier parte del mundo, permitiendo el monitoreo remoto y el control automático de infraestructuras, ciudades y procesos industriales de forma completamente descentralizada y global. Sígame y le describo las etapas.
Era Analógica (Hasta mediados del siglo XX)
Tecnología: Instrumentos electromecánicos. Cómo funcionaba: Las mediciones se representaban físicamente mediante agujas que se movían sobre una escala (voltímetros, amperímetros, manómetros) o mediante trazos continuos en papel (galvanómetros de chart recorder). Característica principal: La señal de medida es continua y directamente proporcional al fenómeno físico (presión, temperatura, etc.). La lectura era manual y la precisión dependía de la agudeza visual del operario.
Transición a lo Digital (Décadas de 1960-1980)
Ventajas que trajo: Esto permitió una lectura exacta (sin errores de paralaje), almacenamiento de datos, procesamiento por computadora y una mayor precisión e inmunidad al ruido. Tecnología: Microprocesadores y convertidores Analógico-Digital (ADC). Cómo funcionaba: Los sensores seguían siendo analógicos, pero su señal se convertía en valores numéricos discretos (ceros y unos) mediante un ADC.
Adquisición Automatizada de Datos (DAQ – Data Acquisition) (Décadas de 1980-2000)
Ventajas que trajo: Se podían monitorizar muchas variables simultáneamente y crear sistemas de control más complejos y automatizados, aunque aún de forma local.Tecnología: Sistemas basados en PC con tarjetas de adquisición de datos y buses como GPIB. Cómo funcionaba: Múltiples sensores se conectaban a un sistema central (una computadora) que automatizaba la lectura, el registro y el análisis de datos.
Internet de las Cosas (IoT) (Siglo XXI – Actualidad)

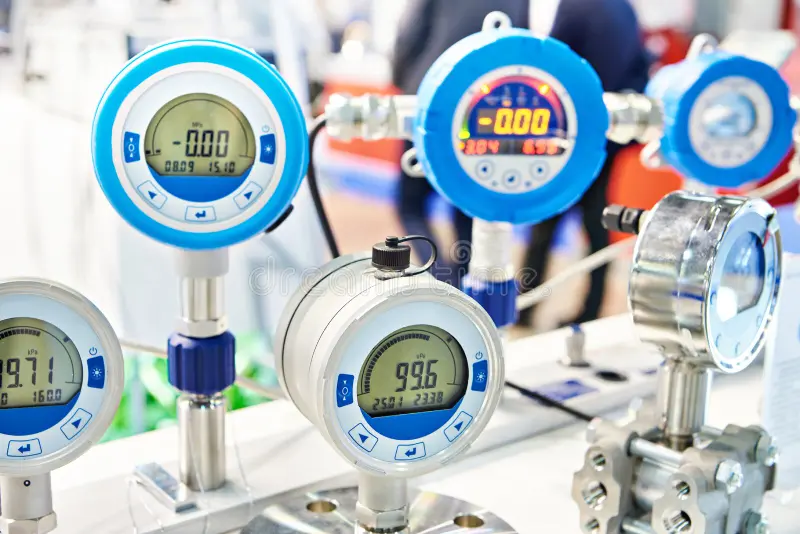

Inteligencia: Se aplica analítica de datos e Inteligencia Artificial para obtener insights predictivos y tomar decisiones automáticas. Tecnología: Sensores digitales inteligentes, microcontroladores de bajo costo y consumo, y conectividad omnipresente (Wi-Fi, Bluetooth, 4G/5G, LoRaWAN). Cómo funciona: El sensor ya no es solo un medidor, es un nodo inteligente. Incorpora un ADC, un microprocesador para un procesamiento básico (edge computing) y un transceptor para comunicarse de forma inalámbrica. Características principales: a) Conectividad: Los datos se envían a la nube en tiempo real desde cualquier lugar. b) Descentralización: No hay un sistema central local; la nube es el punto de agregación. c) Accesibilidad: Los datos se pueden visualizar, analizar y actuar sobre ellos desde cualquier dispositivo conectado a internet en el mundo.
Un poco de historia
Primeros instrumentos digitales (1940s-1950s). Contadores digitales: Uno de los primeros dispositivos de medición digital fue el contador de pulsos, utilizado en física nuclear para contar eventos de radiación (como en el contador Geiger-Müller adaptado con circuitos digitales). Voltímetros digitales (DVM): El first true digital voltmeter (DVM) fue desarrollado en 1954 por Andrew Kay (fundador de Non-Linear Systems), quien más tarde creó la empresa Kaypro. Este dispositivo convertía señales analógicas en valores numéricos usando convertidores analógico-digitales (ADC). Convertidores Analógico-Digitales (ADC) Los primeros ADC prácticos aparecieron en los años 1950, como el ADC de tubos de vacío usado en sistemas de radar y computadoras como el ENIAC. En 1957, la empresa Datamatic Corporation desarrolló un ADC de 12 bits para aplicaciones militares y científicas. Sistemas de adquisición de datos. En los 1960s, con la llegada de los transistores y circuitos integrados, se popularizaron sistemas de medición digital en laboratorios e industrias, como los registradores de datos digitales (dataloggers). . En 1973, la empresa Mettler Toledo lanzó una de las primeras básculas electrónicas con pantalla digital, usando tecnología de celda de carga y conversión digital.
IoT y el Mundo Arduino
El mundo Arduino y el IoT están profundamente entrelazados, representando la democratización de la tecnología que permite que cualquiera pueda crear soluciones conectadas e inteligentes sin ser un ingeniero electrónico. Arduino surgió como una plataforma de hardware y software de código abierto, compuesta por placas microcontroladoras fáciles de programar y una vasta comunidad. Esto lo convirtió en la herramienta perfecta para prototipar y aprender, actuando como el puente ideal hacia el IoT. Mientras que el IoT conceptualiza la conexión de objetos físicos a Internet para colectar e intercambiar datos, Arduino proporciona las manos para hacerlo realidad de forma tangible y asequible.

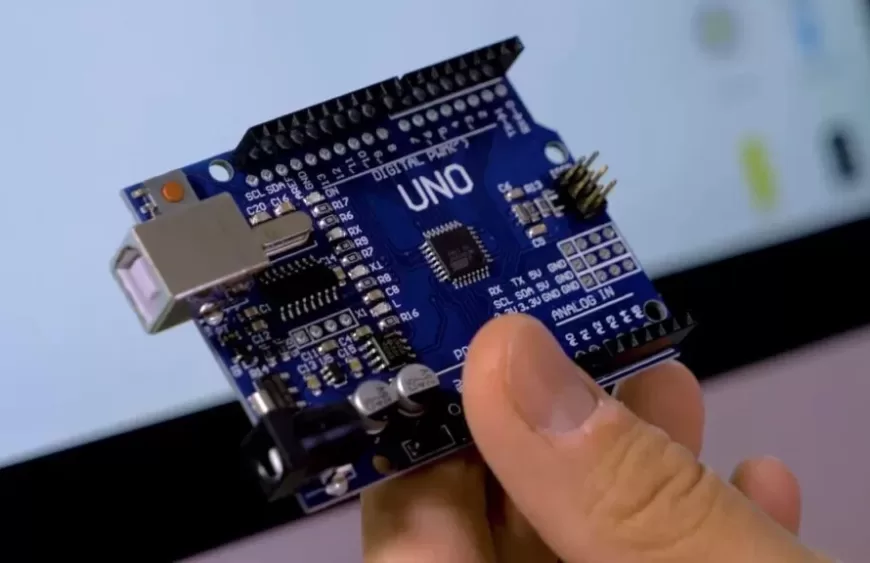

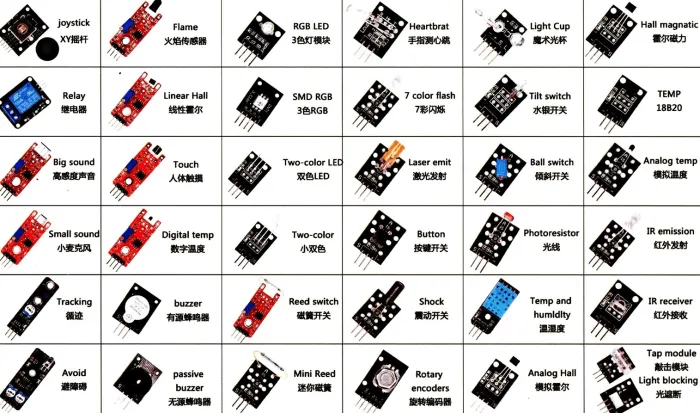

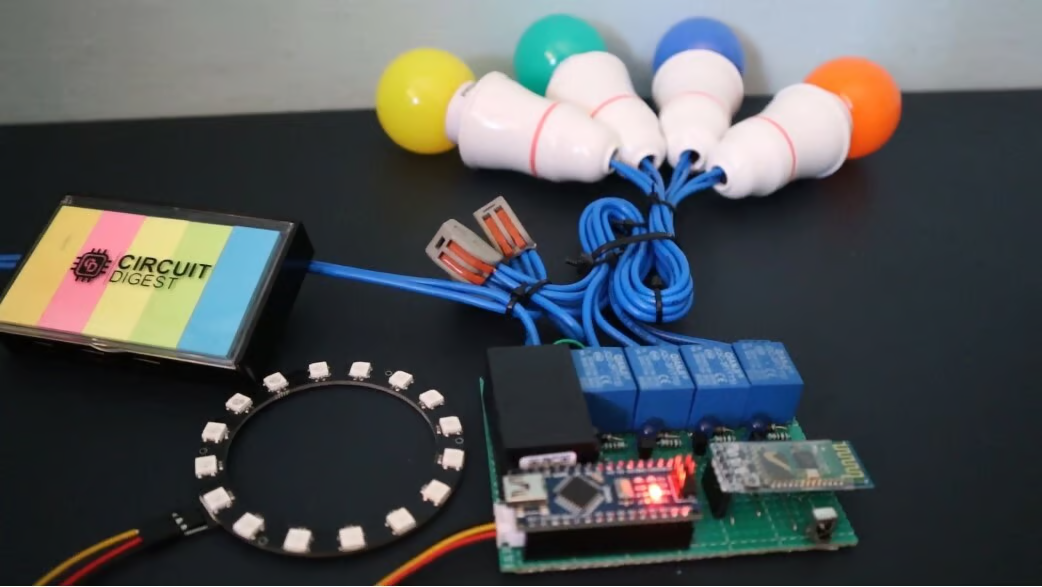

Una placa Arduino estándar, como el popular Uno, es esencialmente el cerebro de un proyecto, pero carece de conectividad nativa a Internet. Aquí es donde entran en juego sus placas más especializadas, como el Arduino MKR WiFi 1010 o el Nano 33 IoT, que integran directamente módulos Wi-Fi o Bluetooth, transformándolas en el corazón perfecto para un nodo sensor IoT. El proceso es fascinantemente accesible: conectas un sensor, por ejemplo, de temperatura (DHT22) o de humedad del suelo, a los pines de la placa Arduino. Luego, escribes un sketch (programa) en el IDE de Arduino, un entorno simplificado basado en C/C++, donde defines la lógica: leer los datos del sensor, convertir esa lectura analógica en un valor digital y, lo más importante, utilizar las librerías específicas para conectar la placa a una red Wi-Fi y enviar esos datos a un servidor web, a un dashboard en la nube como Arduino IoT Cloud, ThingSpeak o a un broker MQTT.
La verdadera magia del ecosistema Arduino para el IoT reside en su abstracción de la complejidad. Las librerías manejan los complicados protocolos de comunicación por ti, permitiéndote enfocarte en la lógica de tu aplicación. Esto permite que estudiantes, artistas, makers e ingenieros implementen rápidamente desde un sistema de riego automático que consulta el pronóstico del tiempo online hasta una estación meteorológica remota que publica sus datos en tiempo real en internet.
Arduino IoT Cloud lleva esto un paso más allá, ofreciendo una plataforma integral donde, con pocos clics, puedes vincular tu dispositivo, crear variables que representen tus sensores y visualizar los datos en un panel web personalizado sin necesidad de programar servidores. Así, el mundo Arduino no solo hace posible el IoT, sino que lo hace comprensible, asequible y al alcance de la creatividad de cualquier persona, cerrando la brecha entre un concepto abstracto y un dispositivo físico funcionando en el mundo real.
LADETEC, IoT y Arduino

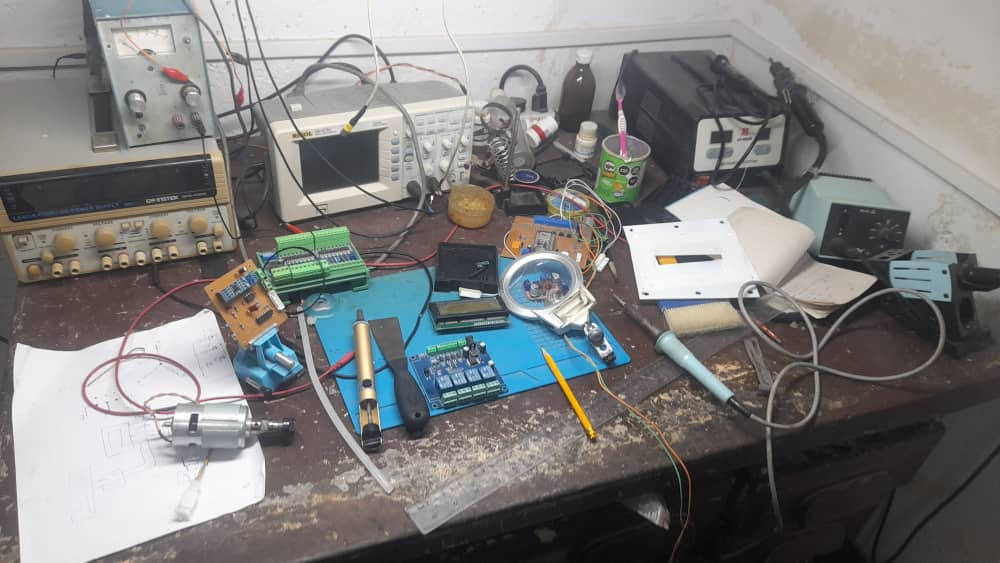

La empresa privada LADETEC, es la sucesora del grupo del mismo nombre creado por la Dra. Rosa Elena Simeón, ministra del CITMA, en 1990. LADETEC son las siglas de Laboratorio de Desarrollo Técnico), se dedica a la reparación, mantenimiento y mejoramiento de complejos procesos industriales con el uso de sensores de medición IoT y microcontroladores de la familia Arduino, pero con un largo historial de soluciones innovadoras en los radares cubanos. Las tarjetas diseñadas por los ingenieros de LADETEC tienen una cualidad adicional: permiten acceso remoto desde Internet de todos los procesos (chequear y accionar), sí, implementan IoT (Internet de las Cosas) y como son de diseño propio, con software libre, desarrollado por LADETEC, no tienen problemas de propiedad intelectual. Las tarjetas que fabricamos están basadas en la placa de desarrollo del microcontrolador de 32-bit Xtensa LX6 de doble núcleo, llamada comúnmente ESP-32, que trae WiFi y Bluetooth integrados. Nuestras soluciones están implementadas en una nave mecanizada de gallinas ponedoras, en el mando de las bombas en las presas camagüeyanas, en la Fábrica de Vinagre, en Radiocuba, en la Fábrica de Leche en Polvo, en Ciegoplast y en otras muchas aplicaciones estatales y algunas particulares que funcionan exitosamente.
Conclusiones
La evolución de analógico a digital ha permitido mediciones más rápidas, precisas y versátiles, impulsando avances en todas las áreas técnicas. Sin embargo, en algunos casos (como audio de alta fidelidad o instrumentación de laboratorio), aún se combinan ambas tecnologías para aprovechar sus ventajas. Estos avances permitieron mayor precisión, automatización y procesamiento de datos comparado con los instrumentos analógicos (como los galvanómetros o los osciloscopios de aguja). A lo largo de los años, las preocupaciones ambientales y la necesidad de una mejor gestión de los recursos han impulsado la adopción de medidores inteligentes, lo que ha dado lugar al desarrollo de la Lectura Automatizada de Medidores (AMR) y la Infraestructura de Medición Avanzada (AMI). Estas tecnologías han revolucionado la forma en que las empresas de servicios públicos monitorean y gestionan el consumo.
A mis estudiantes del Curso de Mediciones Eléctricas, de segundo año de Ingeniería Eléctrica en la Universidad de Camagüey, les recomiendo que se sumerjan de inmediato en el uso de la familia Arduino y que asimilen la esencia de la Internet de las Cosas (IoT) que ya forman parte del mundo actual, tanto en las soluciones domésticas como en las industriales. Les deseo éxitos.
