Si mi amable y atento lector se fija, notará que los presentadores del tiempo en los Estados Unidos muestran imágenes de radar, que casi siempre dicen: Doppler Radar; pero si se fija con más detalle se dará cuenta que la imagen que se muestra NO ES de Velocidad Doppler, sino que son imágenes de Reflectividad, es decir, intensidad de las señales, igual a las que mostraban los radares que no poseían la cualidad Doppler ¿Por qué no muestran las verdaderas imágenes Doppler?

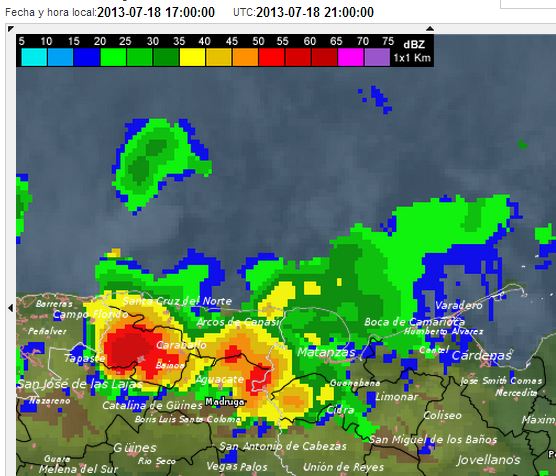

Bueno, comencemos explicando ¿por qué sí muestran imágenes de Reflectividad? Pues muy simple, las imágenes de Reflectividad son intuitivas, cada punto está representado por un color, que va de azules, verdes, amarillos y rojos, incrementando la intensidad. Resulta muy obvio: los puntos amarillos y rojos muestran intensidades fuertes, allí el fenómeno meteorológico es más peligroso y eso lo entiende fácilmente cualquier telespectador.
¿Qué hay con las imágenes de la Velocidad Doppler? Bueno, pues que no son nada intuitivas. Entenderlas e interpretarlas es un asunto para expertos de radar Doppler. Sí, no cualquier experto de radar logra identificar un fenómenos peligroso del viento de solo mirar las imágenes Doppler.

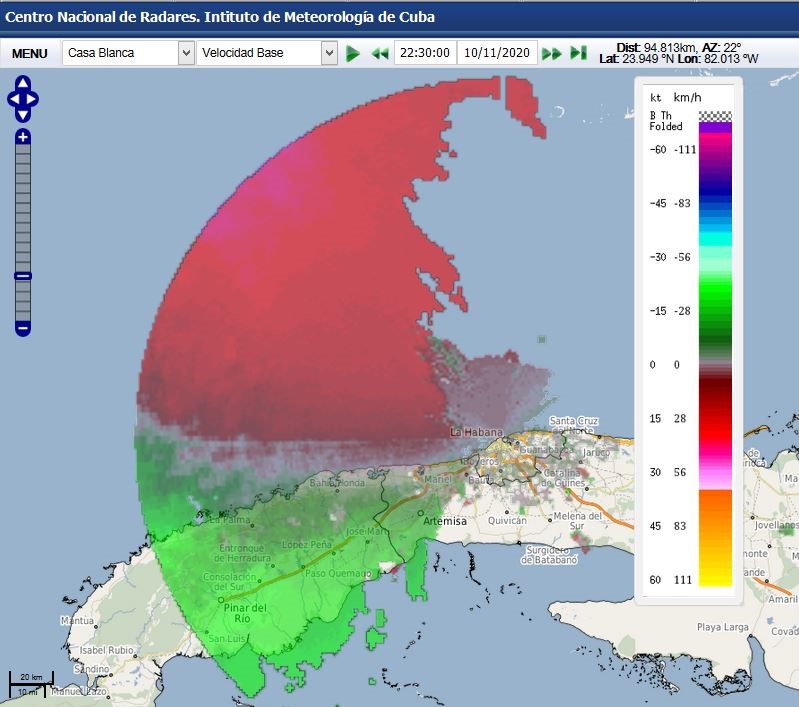

En la imagen Doppler, el color de cada punto representa la magnitud y sentido de la velocidad RADIAL (es decir, el movimiento de las partículas en la dirección que apunta el eje óptico de la antena) hacia el radar o desde el radar. No es pues la velocidad del viento, es solamente la componente de la dirección del viento, proyectada sobre la dirección del eje óptico de la antena. Por ejemplo, si un avión se mueve describiendo un círculo alrededor del radar, el radar lo detecta, mide su intensidad, pero le asigna velocidad cero, porque se mueve tangencial al eje de la antena, por tanto la proyección es cero. Pudiera pensarse que dada esa explicación las imágenes Doppler no sirven de nada; pero sí, sí sirven. Cada tipo de fenómeno crea su propio patrón; pero el meteorólogo experto en radar Doppler, debe conocer centenares de patrones para poder indentificar con certeza los fenómenos.
Si alguien cree que es simple los invito a estudiarse la guía definitiva de las imágenes Doppler:
…Y después conversamos.
