¿Cómo identificar tornados, aeroavalanchas y granizadas en tu radar? Argos, el gigante de cien ojos, te guía a través de la reflectividad, el Doppler y la polarimetría para detectar tormentas locales severas. Experiencia cubana y claves prácticas.
En un post anterior les presenté a las tres hijas bastardas de Zeus y Néfele: Tornado, Aeroavalancha y Granizada (https://meteoradares.wordpress.com/2025/10/22/las-tres-reinas-malvadas-del-tiempo/). Tres reinas de la destrucción que nacen en las entrañas de las superceldas, capaces de redibujar el paisaje en cuestión de minutos. Les conté cómo reconocerlas por su carácter, su mecanismo de maldad y la firma de devastación que dejan a su paso. Pero quedé a deber algo fundamental: ¿cómo podemos verlas antes de que ataquen? ¿Cómo distinguirlas entre la multitud de nubarrones que se acumulan en el horizonte? ¿Cómo determinar en una pantalla de radar llena de tormentas cuál de ellas pueda ser una violenta tormenta local severa? Ese es el desafío de los Meteorólogos de Radar.
Hoy les traigo la respuesta. Y viene de la mano de un viejo conocido del Olimpo (ya conoce mi lector mi afición a la Mitología Griega): Argos Panoptes, el gigante de cien ojos, aquel que Hera puso a vigilar a Ío para mantenerla alejada de los engaños de Zeus. Si las Tres Reinas nacieron del señor del rayo, Argos fue su contrapeso: la mirada que todo lo ve, el vigilante incansable.
Pero Argos no se quedó en la mitología. Hace más de treinta años, en un modesto radar MRL‑5 de Camagüey, bauticé con ese nombre un sistema que diseñamos para automatizar la vigilancia meteorológica. Aquel Proyecto ARGOS (cuya historia pueden leer aquí) fue, con los ojos de hoy, una herramienta primitiva: una computadora personal controlando un radar de los años ochenta, procesando por primera vez en Cuba información volumétrica y teniendo control total sobre todas las partes del radar. Pero en su espíritu ya estaba la idea que hoy quiero compartir: usar la tecnología como un ojo múltiple que desenmascare a las tormentas más peligrosas.
Hoy ese Argos ha crecido. Los radares modernos —convencionales, Doppler, polarimétricos— son sus cien ojos, cada uno capaz de revelar un secreto distinto de las Tres Reinas. Y lo mejor es que no importa qué tipo de radar tengas: con esta guía podrás aprender a mirar donde antes solo veías colores sin sentido.
Los cien ojos de Argos: ¿qué tipo de radar tienes?
Antes de cazar reinas malvadas, hay que conocer los ojos con los que vamos a mirar. No todos los radares ven lo mismo, y entender sus diferencias es la clave para no confundir una aeroavalancha con un tornado.
- Ojo convencional (reflectividad)
Es el más básico. Mide cuánta energía rebota de las partículas (lluvia, granizo, etc.). Es el “mapa de colores” que todos conocemos. Con él podemos ver la forma de la tormenta y su intensidad, pero no sabemos si el viento gira o se aleja. - Ojo Doppler (velocidad radial)
Añade la capacidad de medir el movimiento de las partículas hacia o desde el radar. Con él podemos ver rotaciones (mesociclones), frentes de ráfaga y la divergencia de un downburst. Es como pasar de una foto fija a una película con información de movimiento. - Ojo polarimétrico (dual‑pol)
Es el más avanzado. Emite y recibe pulsos en dos polarizaciones (horizontal y vertical), lo que permite conocer la forma, el tipo y la uniformidad de los hidrometeoros. Con él distinguimos lluvia de granizo, detectamos escombros levantados por un tornado (la famosa Tornadic Debris Signature) y vemos columnas de agua líquida superenfriada que anuncian granizo severo. Es, sin duda, el ojo más poderoso de Argos.
Dependiendo del radar que tengas a tu alcance (ya sea una pantalla pública, una app o tu propio equipo), dispondrás de uno o varios de estos ojos. A continuación te muestro qué buscar en cada caso para identificar a cada una de las Tres Reinas. Una cosa sí le aclaro a mis lectores: identificar las TLS en una tarde de desarrollo convectivo requiere de mucha experiencia y de una paciencia infinita observando imágenes de radar.
Cómo Argos desenmascara a cada Reina
1. Tornado: el taladro de la aniquilación
El tornado es la única de las tres reinas que gira. Su firma radar se basa en la rotación organizada y, cuando toca tierra, en los escombros que levanta.
- Con solo reflectividad (ojo convencional):
Busca un eco en gancho (hook echo). Es un apéndice en forma de gancho que se enrolla en la parte trasera de la tormenta (normalmente en el flanco sur o suroeste). Dentro de él, a veces se ve un pequeño núcleo redondeado de alta reflectividad: es la debris ball, los escombros siendo levantados. Si ves un gancho, ponte en alerta máxima. - Con Doppler (reflectividad + velocidad):
Localiza un mesociclón: una zona de rotación de varios kilómetros de diámetro, que en la imagen de velocidad se ve como dos colores opuestos (rojo/verde) uno al lado del otro. Dentro de él, si la resolución es buena, puedes encontrar un TVS (Tornadic Vortex Signature): un par de píxeles con una diferencia de velocidad brutal (a menudo >20‑30 m/s). Esa es la señal Doppler de un tornado en curso o inminente. - Con polarimétrico (el ojo total):
Además de todo lo anterior, busca la TDS (Tornadic Debris Signature). En el lugar del gancho, verás que el coeficiente de correlación (CC) cae por debajo de 0.85 (a veces hasta 0.70 o menos) debido a la mezcla de escombros con gotas de lluvia. Al mismo tiempo, la reflectividad diferencial (ZDR) se acerca a 0 dB, porque los escombros no tienen forma de gota alargada. Esta combinación es inequívoca: el tornado está en tierra.
Argos te dice: si tienes un gancho y ves una rotación cerrada con baja correlación, no esperes más. La reina Tornado ha bajado a bailar.
2. Aeroavalancha (Downburst): el martillo neumático
A diferencia de su hermana, la aeroavalancha no gira: solo golpea y se expande al chocar con la tierra. Su firma es una explosión radial en superficie.
- Con solo reflectividad:
Observa una línea de tormentas que adopta forma de arco (bow echo). Es una curvatura hacia adelante en el borde de salida de la tormenta. También puedes ver un frente de ráfaga como una línea delgada de eco que precede a la tormenta, indicando la salida de aire frío. - Con Doppler:
La firma reina es un couplet divergente en los niveles bajos (entre 0.5 y 2 km de altura). Verás, en un área pequeña, vientos que se alejan del centro hacia todas las direcciones: unos colores cálidos (hacia el radar) y otros fríos (alejándose) dispuestos radialmente. Eso es el impacto del downburst contra el suelo. - Con polarimétrico:
Antes de que ocurra la divergencia, puedes ver un arco de ZDR (ZDR arc) en el flujo de entrada de la tormenta, que indica gotas grandes siendo succionadas. También aparece un pie de KDP (KDP foot) bajo el núcleo de la tormenta, una zona de alta fase específica diferencial que revela una alta concentración de agua líquida en la corriente descendente. Estas señales anticipan la inminente aeroavalancha.
Argos te dice: si ves un arco en reflectividad y luego, en velocidades bajas, los vientos explotan radialmente, estás ante el martillo de la aeroavalancha. Ni se te ocurra acercarte.
3. Granizada: la escopeta de perdigones de hielo
La granizada no necesita rotación ni divergencia; su firma es la del granizo flotando en las alturas hasta que la corriente ascendente ya no lo sostiene.
- Con solo reflectividad:
Busca núcleos de más de 55‑60 dBZ que se extiendan por encima de la isoterma de 0 °C (generalmente por encima de los 3‑4 km de altura, en Camagüey suele estar alrededor de 4.5 km de altura). Si además ves una línea recta de ecos falsos que se extiende desde el núcleo hacia afuera en dirección radial, es el famoso spike de granizo (TBSS), casi seguro de granizo grande. - Con Doppler:
A veces el mesociclón acompaña a la granizada si la tormenta es supercelular, pero no es necesario. El Doppler te ayudará a identificar la estructura rotatoria que puede potenciar el granizo. - Con polarimétrico:
Aquí Argos despliega su mejor ojo. En el núcleo de granizo grande, la ZDR es cercana a 0 dB o incluso negativa (el granizo cae tumbado, sin forma alargada). Justo encima del núcleo, si hay agua líquida superenfriada siendo levantada, se forma una columna de ZDR positiva (ZDR column), un excelente precursor de granizo severo. Además, el CC disminuye en la zona de mezcla (granizo con lluvia) y puede caer por debajo de 0.90.
Argos te dice: una columna de ZDR que se eleva junto con reflectividades altas en altura es el anuncio de que la reina Granizada está cargando sus perdigones. Prepárate para el bombardeo.
Tabla resumen: la guía rápida de Argos
| Fenómeno | Solo reflectividad | Con Doppler | Con polarimétrico |
|---|---|---|---|
| Tornado | Eco en gancho, debris ball | Mesociclón + TVS (par de velocidades opuestas con alta cizalla) | TDS: CC bajo (<0.85), ZDR ~0 en el gancho |
| Aeroavalancha | Eco en arco, frente de ráfaga | Divergencia radial en bajos niveles (couplet divergente) | ZDR arc, KDP foot antes del impacto |
| Granizada severa | Núcleos >55‑60 dBZ en altura, TBSS | (opcional) Mesociclón | ZDR ~0 o negativo en núcleo, columna de ZDR positiva, CC bajo en mezcla |
Esta tabla es tu breviario de guerra. Tenla a mano cuando estés mirando la pantalla del radar. Recuerda: los algoritmos de detección automática no son perfectos, no puedes hacer un aviso cada vez que aparezca una marca de tornado, de aeroavalancha o de granizo. Generalmente los algoritmos tienen una alta tasa de falsas alarmas.
Herramientas complejas
Visitando el radar de Goodland en Estados Unidos (un WSR-88D), en el año 2000, le hice ese señalamiento (sobre las falsas alarmas) al Meteorólogo de turno en el radar, este me respondió —Orlando, lo que no puede pasar es al revés, que haya una TLS y el algoritmo no la vea. Nosotros no emitimos el aviso cuando aparece la marca en la pantalla, la marca es solo un disparador que nos llama la atención, para nosotros analizar a profundidad y mirar otros indicadores y otros datos. En aquel momento ellos tenían a su disposición solamente el PUP (Principal User Procesor), una herramienta bastante burda, los algoritmos a su vez no eran tan sofisticados como los de hoy, y los WSR-88D eran radares Doppler, pero aun no eran Polarimétricos.

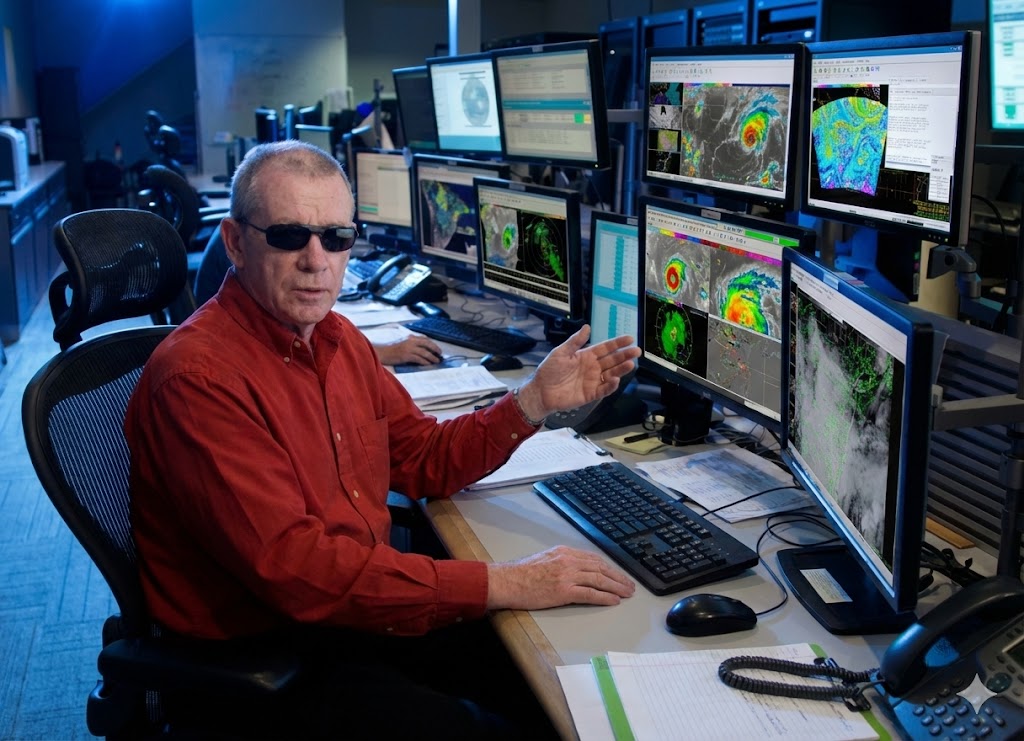

Hoy en día. en los radares norteamericanos del NWS (para el servicio meteorológico nacional) y en los radares TDWR (para el servicio a los aeropuertos) usan AWIPS, una herramienta mucho más poderosa que combina muchas informaciones. LADETEC ha desarrollado LAMULATMAWIPS, una versión que puede montarse según las fuentes de datos que tenga disponible el usuario, que pueden no ser las fuentes disponibles en los EE.UU.
Epílogo: la mirada que nunca descansa
Aquella mañana de 1993, en el radar MRL‑5 de Camagüey, no imaginaba que el nombre ARGOS volvería a aparecer décadas después en un blog dedicado a los radares. Pero hoy, al escribir estas líneas, me doy cuenta de que el espíritu sigue intacto: tener cien ojos para vigilar a las Tres Reinas Malvadas del Tiempo.
No importa si tu radar es el más básico o el más sofisticado. Lo importante es saber qué mirar y cómo interpretarlo. Con esta guía, Argos te presta sus ojos para que puedas anticiparte a la furia de Tornado, al martillazo de Aeroavalancha y al bombardeo de Granizada.
Ahora te toca a ti. La próxima vez que veas una tormenta acercarse en tu pantalla, recuerda: no todos los ecos son iguales. Entre ellos pueden estar las tres reinas. Y tú, con la mirada de Argos, estarás preparado para reconocerlas.
Si te quedan dudas sobre alguna firma (patrón) de radar, o si quieres que analicemos un caso real juntos, déjame un comentario. En próximos posts seguiremos explorando cómo la tecnología nos ayuda a domar a estas divinidades destructivas. LADETEC brinda servicios de asesoría y capacitación, también en este campo de Meteorología de Radar.
Nota: Este post es el complemento directo de “Tornado, Aeroavalancha y Granizada: Las Tres Reinas Malvadas del Tiempo”. Si aún no lo has leído, te invito a hacerlo para conocer el origen mitológico de nuestras antagonistas.
